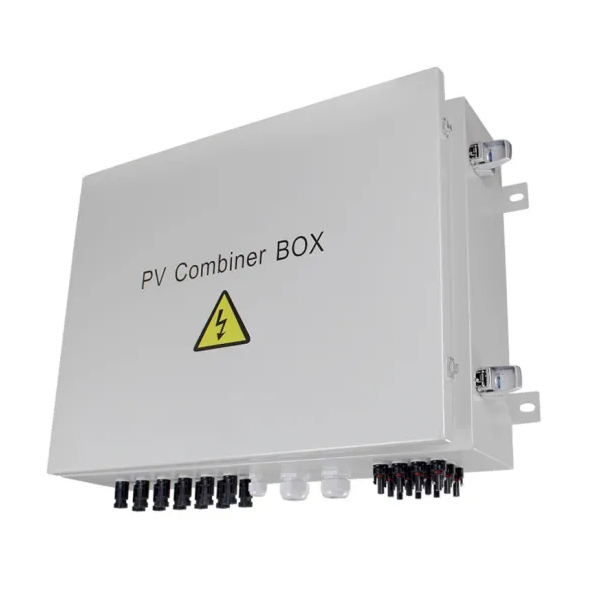

Solar Energy System Combiner Box je vhodný pro invertor (MAX vstupní napětí DC1000V, 4PV vstupní kanál, 1 výstupní kanál, jeden MPPT invertor). Tělo krabice je vyrobeno z technických materiálů z PVC, s testem na zpomalení hoření, zvýšení teploty, proti nárazu, proti ultrafialovému záření a dalším testováním.
Stupeň ochrany IP65.
â— Vysoká spolehlivost
S DC FUSE
Se zařízením DC Surge Protection
Se stejnosměrným jističem nebo oddělovacím spínačem stejnosměrné zátěže.
â— Silná přizpůsobivost
IP65 provedení, voděodolné, proti prachu a proti ultrafialovému záření.
Přísný test pro vysokou a nízkou teplotu, široce používaný /
Jednoduchá instalace, zjednodušené systémové zapojení, pohodlné zapojení.
Těleso skříně je vyrobeno z oceli válcované za studena a dalších kovových materiálů.
â— Flexibilní konfigurace
Používá se pro monokrystalické křemíkové solární moduly, polykrystalické křemíkové solární moduly, tenkovrstvé solární moduly. Jmenovitý proud fotovoltaické pojistky, jističe, odpojovače zátěže je upraven.
| název | ZSGF-PV12/1 | |
| Elektrický parametr | ||
| Maximální stejnosměrné napětí systému | / | 1000 |
| Maximální vstupní proud pro každý řetězec | 10A | |
| Jmenovitý výkon stejnosměrné pojistky | 15A | |
| Počet pole vstupů/výstupů | 3 | |
| Počet výstupních řetězců | 12 | |
| Počet výstupních řetězců | 1 | |
| Maximální průměr každého vstupního kabelu (mm) | 10 mm | |
| Maximální průměr každého vstupního kabelu (mm) | 40 mm | |
| Komunikační rozhraní | Modbus Rs485 | |
| Úroveň ochrany napětí | 2,8 kV | 3,8 kV |
| Maximální nepřetržitý provoz napětí Uc |
630V | 1050V |
| Poláci | / | / |
| Charakteristika struktury | ||
| Systém | ||
| Stupeň ochrany | IP65 | |
|
MINI Jistič |
SM1-225/4P/DC1000V | |
| Vodotěsné konektory SMC4 | Standard | |
| PV stejnosměrná pojistka | Standard | |
| FV přepěťový chránič | SUP4-S40/3PDC1000V | |
| Monitorovací modul | / | |
| Preventivní dioda | / | |
| Materiál krabice | Ocelový box válcovaný za studena | |
| Způsob instalace | Typ montáže na stěnu | |
| Provozní teplota | –25–+70–ƒ | |
| Zvýšení teploty | 2 km | |
| Přípustná relativní vlhkost | 0-95%, žádná kondenzace | |
| Nehořlavost odpovídá IEC60695-2-11, UL podléhá 94V-2 | ||
| Šířka*Výška*Hloubka (mm) | 640*450*180 | |
